Especificación

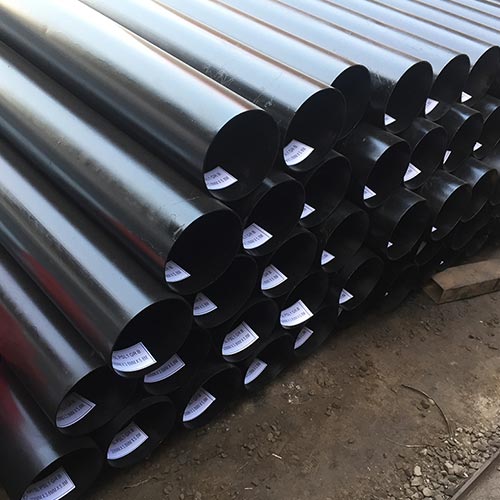

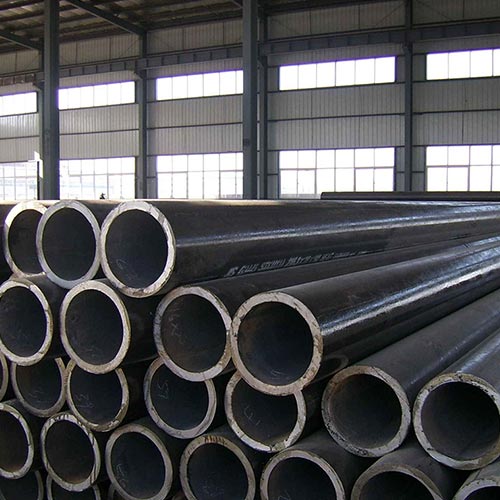

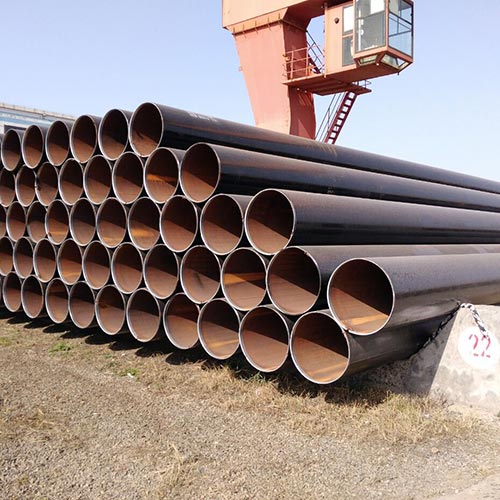

Tubería de acero LSAW
Tubería de acero soldada por arco sumergido longitudinal
Uso: Utilizado para suministro de líquido a baja presión, como el agua, gas, y aceite.
Proceso:
LSAW – UO(UOE)、RB(RBE)、JCO(JCOE)
DSAW -Doble arco sumergido soldado
Estándar: API 5L, API 5CT, ASMA 53, EN10217, DESDE 2458. ES 3589, GB / T3091, GB / T9711
Certificado:EN10217, EN10219
Fuera de diámetro: 355.6mm– 1626 mm
Espesor de pared: 8 -50mm
Largo: hasta 12 m
Grado de acero:
API 5L: GR B, X42, X46, X56, X60, X65, X70
ASTM A53: GR A, GR B, GR C
EN: S275, S275JR, S355JRH, S355J2H
GB: Q195, P215, Q235, Q345, L175, L210, L245, L320, L360- L555

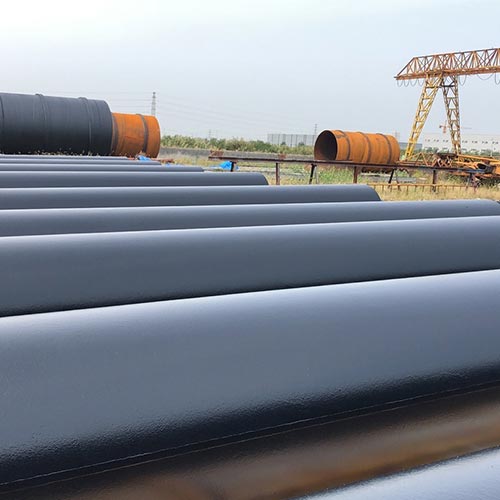

Superficie: Revestimiento epoxi de unión por fusión, Epoxi de alquitrán de hulla, 3EN, Revestimiento de desvanecimiento, Revestimiento de betún, Recubrimiento de aceite negro según el requisito del cliente
Prueba: Análisis de componentes químicos, Propiedades mecánicas (Resistencia a la tracción, Fuerza de producción, Alargamiento), Propiedades tecnicas (Prueba de aplanamiento, Test de doblado, Prueba de golpe, Prueba de impacto), Inspección del tamaño exterior, Examen HIDROSTATICO, Prueba de rayos X.
Certificado de prueba de molino: EN 10204 / 3.1B
Espesor de pared
Tubería API 5L
GRADO DE ACERO
API 5L PSL1 / PSL2 GR B , X42, X46, X52, X60, X65, X70
COMPOSICIÓN QUÍMICA DEL ACERO
|
GRADO DE ACERO |
% en masa, Máximo |
||||
|
C |
Y |
Minnesota |
PAG |
S |
|
|
GR B |
0.26 |
0.40 |
1.20 |
0.030 |
0.030 |
|
X42 |
0.26 |
0.40 |
1.30 |
0.030 |
0.030 |
|
X46 |
0.26 |
0.40 |
1.40 |
0.030 |
0.030 |
|
X52 |
0.26 |
0.40 |
1.40 |
0.030 |
0.030 |
|
X56 |
0.26 |
0.40 |
1.40 |
0.030 |
0.030 |
|
X60 |
0.26 |
0.40 |
1.40 |
0.030 |
0.030 |
|
X65 |
0.26 |
0.40 |
1.45 |
0.030 |
0.030 |
|
X70 |
0.26 |
0.40 |
1.65 |
0.030 |
0.030 |
PROPIEDADES MECÁNICAS
|
GRADO DE ACERO |
Fuerza de producción, min. psi (MPa) |
Fuerza tensil, min. psi (MPa) |
Alargamiento en 2 en., min. % |
|
GR B |
245 |
415 |
 |
|
X42 |
290 |
415 |
|
|
X46 |
320 |
435 |
|
|
X52 |
360 |
460 |
|
|
X56 |
390 |
490 |
|
|
X60 |
415 |
520 |
|
|
X65 |
450 |
535 |
|
|
X70 |
485 |
570 |
PRUEBA REQUERIDA
Análisis químico, Prueba mecánica, Inspección visual , Prueba de tensión, Verificación de dimensiones
Prueba de flexión , Prueba de aplanamiento, Prueba de impacto, Prueba DWT, Prueba NDT
Examen HIDROSTATICO, Examen de dureza…..
Tubería de acero ASTM A53
Tubería de acero ASTM A53 GR B
COMPOSICIÓN QUÍMICA DEL ACERO
El acero debe cumplir con los siguientes requisitos en cuanto a composición química.:
|
GRADO DE ACERO |
Composición Max, % |
||||||||
|
C |
Minnesota |
PAG |
S |
Con |
Ni |
Cr |
Mes |
V |
|
|
GR B |
0.30 |
1.20 |
0.05 |
0.05 |
0.40 |
0.40 |
0.40 |
0.15 |
0.08 |
PROPIEDADES MECÁNICAS
|
GRADO DE ACERO |
Fuerza de Tensión ,min, Psi ( MPA) |
Fuerza de producción , min, psi, ( MPA) |
|
GR B |
60 000 (415) |
350 000 (240) |
